- Resumen -

El temporizador 555 es uno de los circuitos integrados más utilizados en electrónica debido a su versatilidad. Puede operar en tres modos principales: **astable**, **monoestable** y **bistable**. Su diseño compacto y funcional lo hace indispensable para aplicaciones como generación de señales, control de tiempos y modulación.

- Introducción -

Introducido en 1972 por Signetics, el temporizador 555 se basa en un sistema de comparadores, flip-flops y transistores que lo convierten en un dispositivo clave para temporización y generación de pulsos. Su capacidad para operar con una amplia gama de voltajes (4.5V a 15V) y su bajo costo lo hacen esencial en prototipos y productos comerciales.

- Función y Modos de Operación -

El temporizador 555 tiene tres modos principales:

• Astable: Genera una onda cuadrada continua, utilizada en osciladores y señalizadores.
• Monoestable: Produce un único pulso de salida en respuesta a un disparo, ideal para temporizadores y filtros.
• Bistable: Actúa como un flip-flop, cambiando su estado con cada disparo.

- Diagrama de Patillaje -

El temporizador 555 tiene 8 pines con funciones específicas:

• 1: GND (Tierra).
• 2: Disparo (Trigger).
• 3: Salida (Output).
• 4: Reinicio (Reset).
• 5: Control de Voltaje (Control Voltage).
• 6: Umbral (Threshold).
• 7: Descarga (Discharge).
• 8: VCC (Alimentación).

- Aplicaciones -

El temporizador 555 es ampliamente utilizado en:

• Sistemas de temporización y retrasos controlados.
• Osciladores de onda cuadrada.
• Generación de tonos para alarmas o notificaciones.
• Control de motores en robótica.
• Conversión de señales analógicas a digitales.

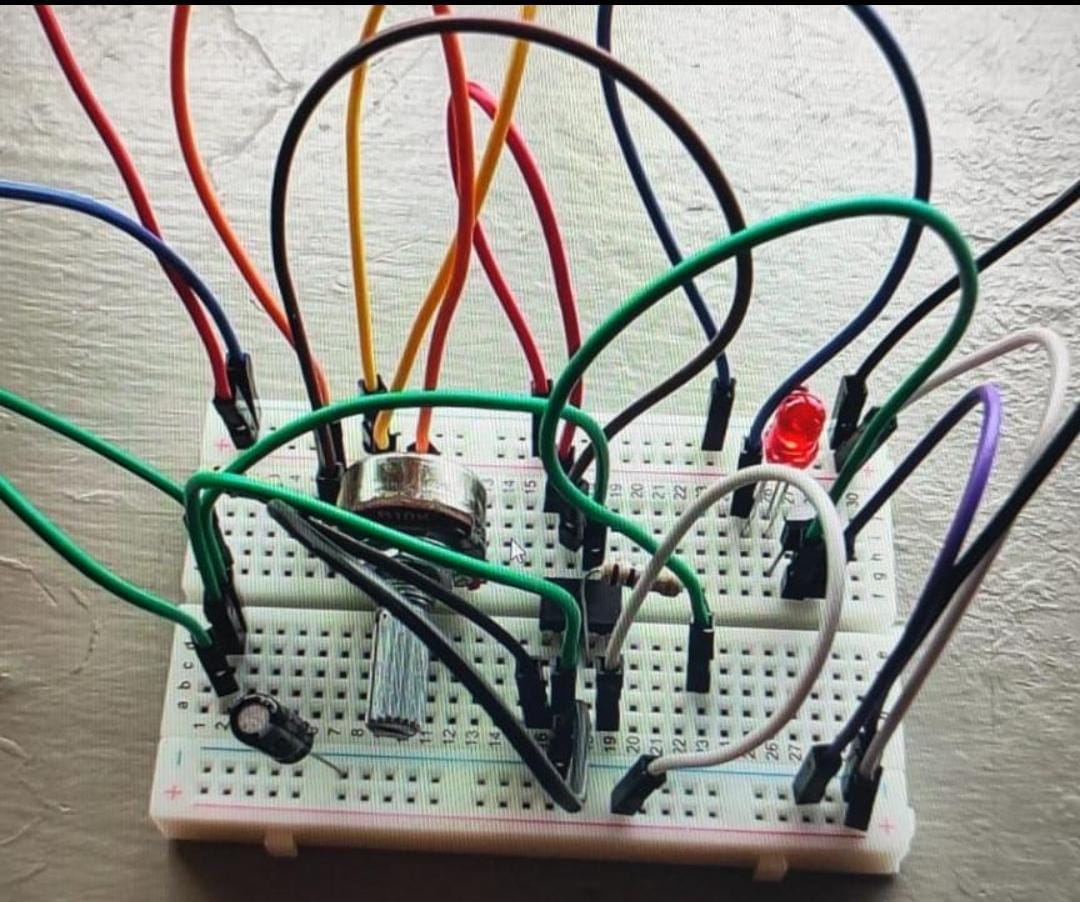

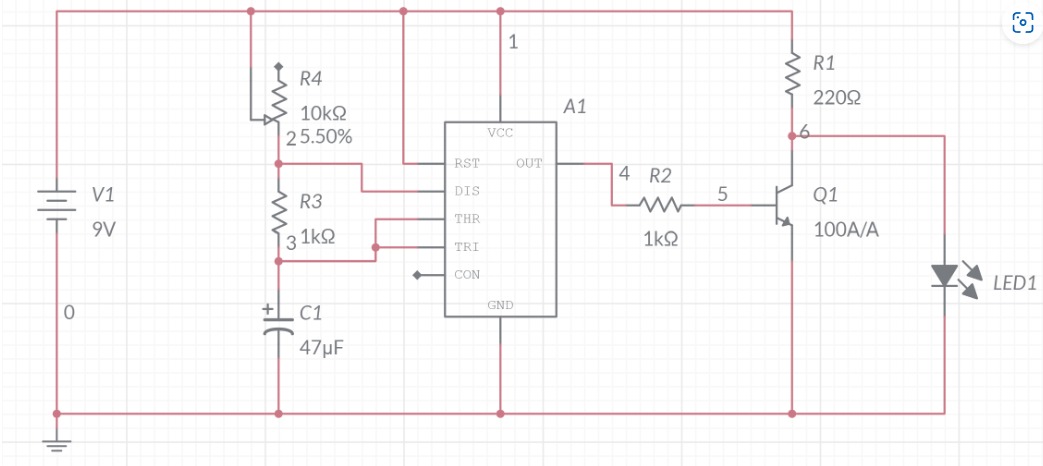

- Circuito de Ejemplo -

A continuación, un circuito en configuración astable que genera una señal de 1 kHz:

    Componentes:
    - Resistor R1 = 10 kΩ
    - Resistor R2 = 5 kΩ
    - Capacitor C1 = 0.1 µF
    - Temporizador 555

    Fórmula de frecuencia:
    f = 1.44 / ((R1 + 2 * R2) * C1)






- Conclusiones -

El temporizador 555 sigue siendo una herramienta crucial en la electrónica moderna, ofreciendo soluciones prácticas a problemas de diseño tanto en prototipos como en productos terminados. Su simplicidad y funcionalidad lo mantienen vigente en el aprendizaje y desarrollo de sistemas electrónicos.

- Referencias -

https://www.330ohms.com/blogs/blog/que-es-el-circuito-integrado-555?srsltid=AfmBOooJ2G_uEitwjonUViNiGIrYgcwLZjwffHFRd-86zUnQsGZM_oj3

https://es.wikipedia.org/wiki/Circuito_integrado_555
